ESPHome Electric Heater Pilot Module

Description

Ce module permet de contrôler depuis une domotique comme Home Assistant l'allumage des radiateurs électriques compatibles (tous les radiateurs fixes vendus en France) via l'utilisation du troisième fil, le fil pilote.

Le module apparait alors comme dans la domotique comme :

• Un thermostat (Chauffe / Off)
• Un capteur de température et d'humidité

Le module est conçu pour se visser sur le boitier d'encastrement par lequel arrivent les fils d'alimentation (phase et neutre) du radiateur, en lieu et place du cache existant (vis non incluses car vous pourrez utiliser les mêmes vis que celles du cache existant).

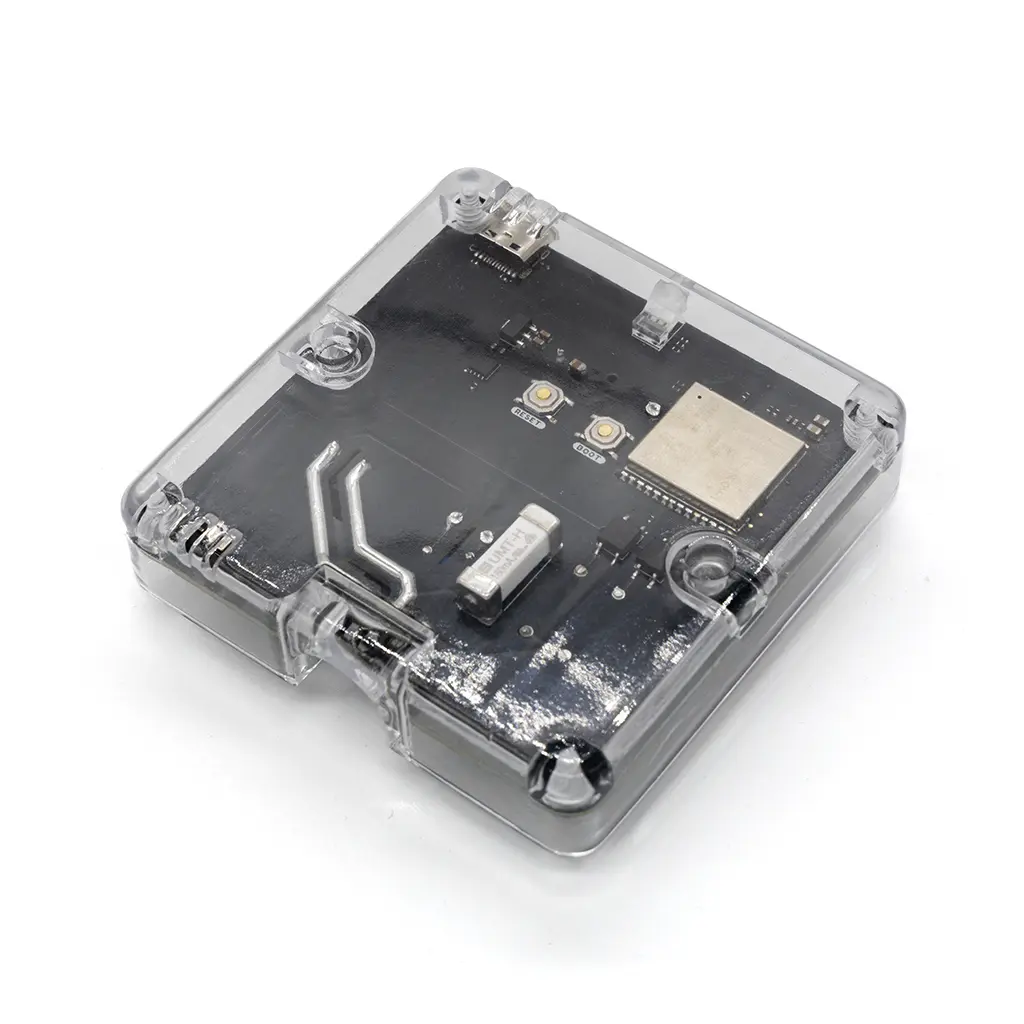

Le boitier transparent est utilisé uniquement pour la prise de photo, l'exemplaire que vous recevrez aura un boitier blanc.

Code de configuration pour ESPHome

esphome:
  name: slha00045
  friendly_name: SLHA00045

esp32:
  board: esp32-c6-devkitc-1
  variant: esp32c6
  framework:
    type: esp-idf

# Active les logs série/OTA pour le debug
logger:

# Intégration API Home Assistant (chiffrement activé)
api:
  encryption:
    key: !secret api_encryption_key

# Mise à jour OTA sécurisée
ota:
  password: !secret ota_password

# Configuration du Wi-Fi
wifi:
  ssid: !secret wifi_ssid
  password: !secret wifi_password

  # Point d'accès de secours en cas d'échec de la connexion Wi-Fi
  ap:
    ssid: "SLHA00045 Fallback Hotspot"
    password: !secret ap_password

# Portail captif pour la configuration via le hotspot
captive_portal:

# Définition des sorties GPIO pour le pilotage du fil pilote et LED
switch:
  - platform: gpio
    pin: GPIO1
    name: "LED Verte"
    id: led_verte
    internal: true           # Non visible dans l'interface Home Assistant

  - platform: gpio
    pin: GPIO22
    name: "Fil Pilote N"
    id: pilote_n
    restore_mode: ALWAYS_ON  # Redémarrage en hors-gel pour plus de sécurité
    internal: true           # Non visible dans l'interface Home Assistant

  - platform: gpio
    pin: GPIO23
    name: "Fil Pilote P"
    id: pilote_p
    restore_mode: ALWAYS_OFF # Redémarrage en hors-gel pour plus de sécurité
    internal: true           # Non visible dans l'interface Home Assistant

# Bus I2C pour le capteur AHT20 (Température et Humidité)
i2c:
  sda: GPIO6
  scl: GPIO7
  scan: true

# Capteur de température et d’humidité (AHT20)
sensor:
  - platform: aht10
    variant: AHT20
    temperature:
      name: "Température"
      id: aht20_temperature
    humidity:
      name: "Humidité"
      id: aht20_humidity
    update_interval: 10s  # Rafraîchissement toutes les 10 secondes

# Thermostat basé sur la température (chauffage uniquement)
climate:
  - platform: thermostat
    name: "Thermostat"
    sensor: aht20_temperature
    humidity_sensor: aht20_humidity
    min_heating_off_time: 0s
    min_heating_run_time: 0s
    min_idle_time: 0s
    heat_deadband: 0.1
    heat_overrun: 0.1

    # Actions à effectuer en mode chauffage
    heat_action:
      - switch.turn_off: pilote_n  # Demi-alternances positive et négative coupées, mode confort
      - switch.turn_on: led_verte

    # Actions à effectuer en mode repos (arrêt du chauffage)
    idle_action:
      - switch.turn_off: led_verte
      - switch.turn_on: pilote_n  # Demi-alternance negative seule, mode hors-gel

# LED de statut (ESPHome)
status_led:
  pin: GPIO10

Ressources

• Schématique (pdf)

Clause de non-responsabilité

Attention, l'installation de ce module requiert de manipuler des tensions potentiellement mortelles et doit être réalisée exclusivement par des personnes disposant des compétences nécessaires. Avant toute intervention, assurez-vous d'avoir coupé l'alimentation électrique et de vérifier l'absence de tension. En cas de doute, faites appel à un électricien qualifié. L'utilisateur assume l'entière responsabilité de l'installation. Ce module ne possède aucune certification.
