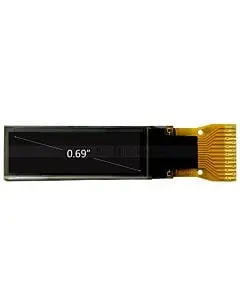

0.69 inch 96x16 px OLED Display Panel

Description:

Ce module OLED graphique de 0,69 pouce offre une résolution de 96x16 pixels, idéale pour les applications nécessitant un affichage compact et clair. Grâce à sa technologie OLED, il assure un contraste élevé et une faible consommation d'énergie, le rendant parfait pour les dispositifs portables, les lecteurs MP3, les appareils médicaux et les projets embarqués.

Équipé du contrôleur SSD1306, il communique via une interface I2C, facilitant son intégration avec des microcontrôleurs tels qu'Arduino ou Raspberry Pi. Sa conception en structure COG (Chip-On-Glass) lui confère une épaisseur réduite, optimisant l'espace dans les conceptions électroniques.

Spécifications

• Type d'affichage : OLED graphique monochrome (blanc sur fond noir)

• Résolution : 96 x 16 pixels

• Taille diagonale : 0,69 pouce

• Zone active : 17,26 x 3,18 mm

• Dimensions du module : 26,3 x 8,0 x 1,26 mm

• Pas de pixel : 0,18 x 0,20 mm

• Taille de pixel : 0,16 x 0,18 mm

• Contrôleur : SSD1306

• Interface : I2C

• Tension logique (VDD) : 1,65 V à 3,3 V

• Tension d'affichage (VCC) : 3,3 à 4,2 V (interne) ou 7,0 V à 7,5 V (externe)

• Consommation typique : 5 mA (à 7,5 V VCC)

• Luminosité : 150 cd/m² (typique)

• Plage de température de fonctionnement : -30°C à +70°C

• Plage de température de stockage : -30°C à +70°C

• Structure : COG (Chip-On-Glass)

Avertissement

Il ne s'agit pas d'un module prêt à l'emploi avec connecteurs, mais d’un écran nu à souder sur un circuit imprimé. Aucune carte d'interface ni régulateur de tension n'est intégré. Ce produit est destiné aux utilisateurs expérimentés maîtrisant l'intégration de composants SMT ou COG dans des conceptions électroniques.
