Shield Linky pour Arduino

Description

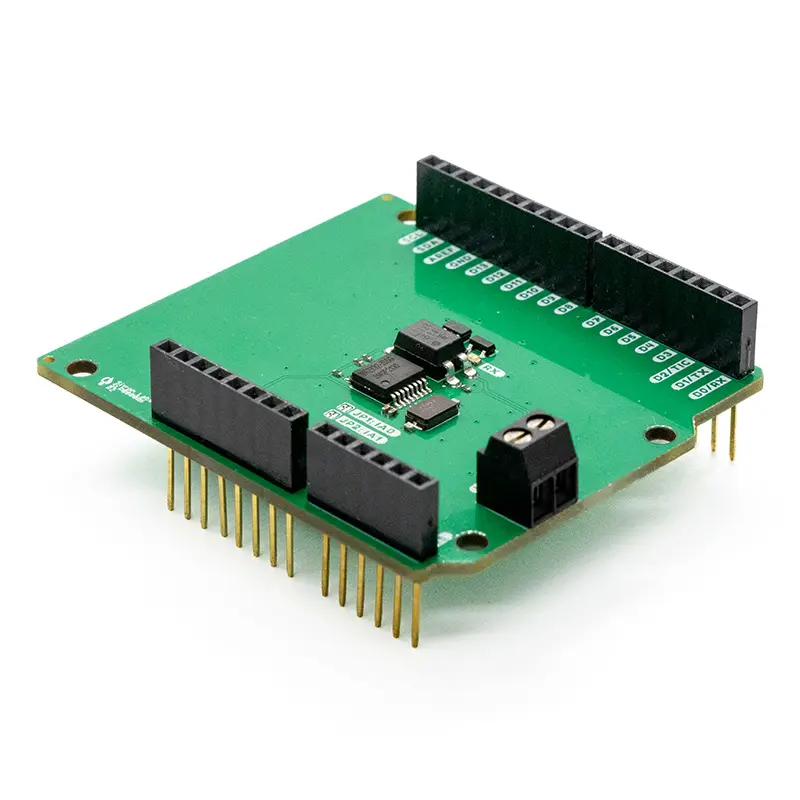

Ce shield se branche sur n'importe quelle carte Arduino Uno (ou compatible) et vous permet de récupérer les données temps réel disponibles sur la sortie officielle « Télé-Information Client » (TIC) des compteurs électriques Linky français. Ces données, mises à jour environ toutes les 10 secondes, incluent :

• Puissance (en W)

• Courant (en A) pour chaque phase

• Consommation cumulée (en Wh)

• Préavis du tarif EJP

• Période tarifaire pour le tarif EJP (Heures Normales, Heures Pointe Mobile)

• Période tarifaire pour le tarif HC (Heures Pleines, Heures Creuses)

• Période tarifaire pour l’option Tempo (Bleu, Blanc ou Rouge)

• Couleur Tempo du lendemain (Bleu, Blanc ou Rouge)

Caractéristiques

• Firmware d’exemple disponible via les liens ci-dessous

• Compatible avec de grandes longueurs de câble

• Bornier à vis pour un raccordement facile des câbles en provenance de votre compteur Linky

• N’utilise aucune GPIO ni interruption, seulement les broches I²C

• LED indiquant l'activité

• Livré avec les connecteurs pré-soudés, aucun assemblage requis

Cas d'utilisation

• Domotique : lorsque le compteur est situé trop loin pour les capteurs sans fil

• Pilotage avancé d'appareils domestiques énergivores (par exemple : chauffe-eau électrique) en option Tempo

Firmware

De nombreux exemples sont disponibles sur GitHub.

Remarques

Le Shield TIC n'inclut pas d'écran d'affichage ; celui-ci apparaît sur les photos uniquement à titre de démonstration. Vous pouvez en acheter un séparément sur Aliexpress.
